Cyklotron

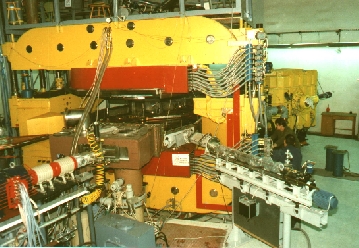

cyklotron_01

  • Aktualne ustawienia cyklotronu
    (odczyt w czasie rzeczywistym)

  • Podstawowe parametry:
    • Typ: Izochroniczny, AVF
    • Średnica: 2 m
    • Źródło jonów: ECR, 10 GHz
    • Parametr K: 120-160
    • Struktura magnetyczna: Cztery sektory, prosta
    • Struktura RF: Generatory 2×120 kW 12-21 MHz,
      dwa 45-stopniowe duanty, napięcie przyspieszania 70 kV
    • Metoda wyprowadzenia wiązki: Zdzieranie ładunku
    • Zakres wartości stosunku masa/ładunek jonów: 2-10

cyklotron_przekroj_small

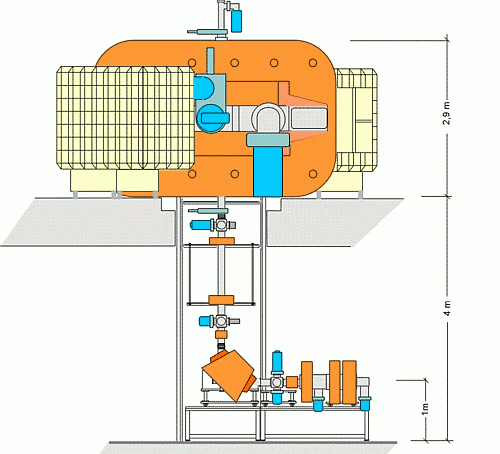

Rysunek 1: Schematyczny rysunek przedstawiający źródło jonów, linię injekcyjną i cyklotron (przekrój pionowy)
